頂博電力AC400-1500kW發電機組智能測試系統的工作原理圖

頂博電力AC400-1500kW發電機組智能測試系統為一種發電機負荷測試設備，它將干式負載模塊與自動化測控模塊完美結合，可以精確檢測各類發電機組的輸出功率與帶載能力，實現整定、波動、突加、突卸、錄波分析、諧波分析等測試，對發電機組所有電參數，包括靜態參數和動態參數進行測試。

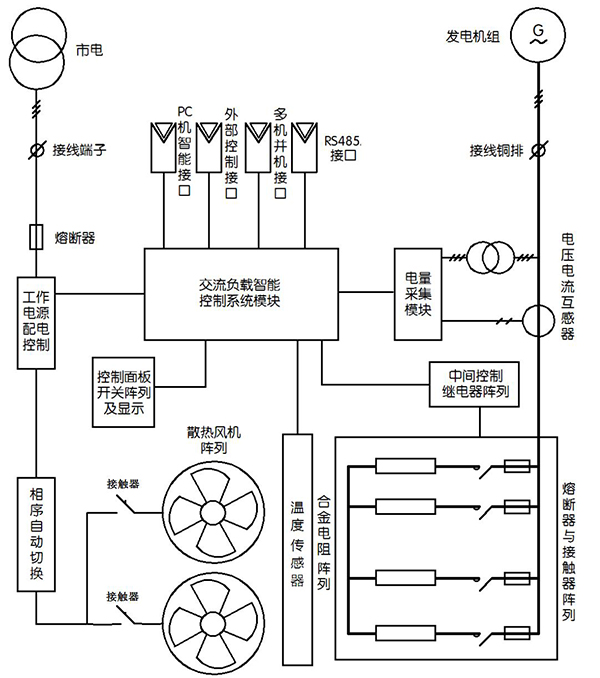

系統可與電腦配合使用，實現智能化操控，自動完成對發電機組所有電參數的專項測試，生成表格、曲線圖及標準檢測報告，并支持打印，全面脫離繁瑣的手工操作，其工作原理圖如下所示：

頂博電力AC400-1500kW發電機組智能測試系統上設有專門的控制室，將本地控制面板安置其中，通過控制面板，可以選擇并鎖定系統的控制方式，控制風機的啟停，設置功率值，控制負載回路的通斷，并通過測量?jī)x表讀取數據?？刂泼姘迳线€配有緊急停止開關。

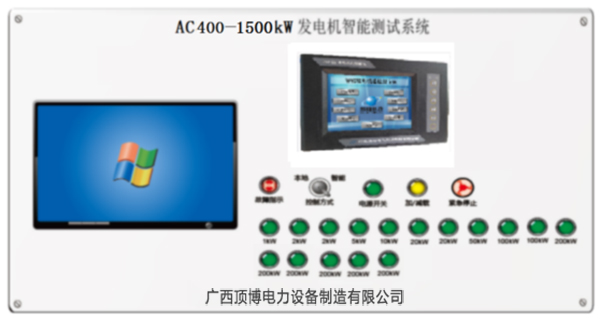

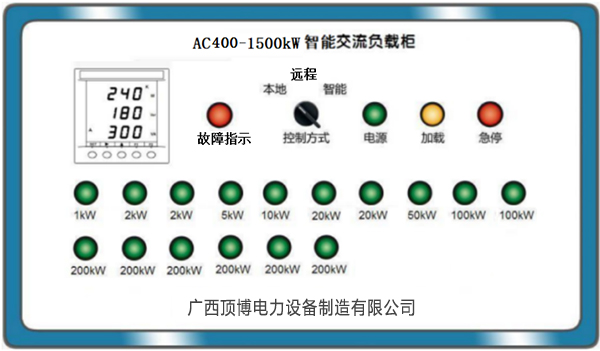

控制面板的布局如下圖所示

系統還有遠程控制臺，通過遠程控制線與AC400-1500kW發電機組智能測試系統連接，將控制開關安裝在遠程控制臺操作面板，操作方便，便于觀察。通過遠程控制臺開關，可拓展控制距離，在遠程控制臺可操作實現對AC400-1500kW發電機組智能測試系統的加/減載操作或通過遠程控制臺集成的智能控制，智能操作AC400-1500kW發電機組智能測試系統帶載試驗等。
